כיצד מגע ונתיכים DC עובדים יחד?

I. הגדרה פונקציונלית: ארכיטקטורת הגנה דו-שכבתית עם תפקידים מוגדרים בבירור

מגע DC: מתג מנהלים ניתן לשליטה

מגע DC הוא התקן מיתוג אלקטרומכני המחבר ומנתק מעגלי DC בעלי הספק גבוה תחת פקודות מערכת הבקרה. פונקציות הליבה שלו בתחנת טעינה כוללות:

• בקרת התחלה/עצירה של טעינה: נסגר כדי לקבוע את נתיב הטעינה בפקודה מה-BMS או מבקר הטעינה, ונפתח לניתוק בסיום.

•בידוד חירום: מבצע ניתוק מתח מבוקר עם קבלת פקודות כאשר המערכת מזהה תנאים חריגים כגון טמפרטורת יתר, מתח יתר או תקלות בידוד.

•ניהול טעינה מוקדמת: עובד עם נגד טעינה מוקדמת כדי להגביל את זרם הכניסה לפני שהמעגל הראשי מופעל, ומגן על קבלי האוטובוס.

נתיך DC: התקן הגנה אולטימטיבי פסיבי

נתיך הוא אלמנט מגן חד-פעמי שקוטע באופן אמין זרמי תקלה לפני שהם גורמים לנזק בלתי הפיך. ההבדלים הבסיסיים בין נתיכים מהירים בדרגת מוליכים למחצה המשמשים בתחנות טעינה DC לבין נתיכים תעשייתיים רגילים הם:

•תגובה ברמת מיקרו-שנייה: הרבה יותר מהר מעשרות האלפיות השניות הנדרשות להפעלה מכנית של מגע.

•מאפיין מגביל זרם: מגביל את אנרגיית זרם התקלה בגבולות העמידות של התקני כוח במורד הזרם (IGBT/SiC).

•יכולת כיבוי קשת DC: הפרעה אמינה במערכות 500V–1500V DC ללא סיכון הצתה מחדש.

•סיכום מיקום: המגע הוא "שער הבטיחות" המבוקר; הפתיל הוא "קו ההגנה האחרון" ההכרחי.

II. ההיגיון ההנדסי של התאמה מתואמת

עיצוב הגנת עמדת טעינה רחוק מלהתקין שני מכשירים באותו מארז. יחסי התיאום שלהם מהווים את ההיגיון הטכני הליבה של ארכיטקטורת הגנה מרובדת.

טופולוגיה טיפוסית של מעגל כוח

כניסת רשת ← מודול AC/DC ← אוטובוס DC ← נתיך ← מגע ראשי ← מגע לטעינה מראש + נגד ← ממשק רכב

היררכיית הגנה ותזמון תגובה

מצבי כשל אופייניים כתוצאה מתאום לא תואם

קריטריון עיצוב ליבה: ערך I²t שחרור הנתיך חייב להיות נמוך בהחלט מערך I²t עמיד בפני קצר חשמלי של המגע המוגן.

III. חמישה פרמטרים טכניים מרכזיים להתאמה ובחירה

1. מתח מדורג: DC-ספציפי עם שוליים רבים

מכיוון שלזרם DC אין נקודת אפס טבעית, הכחדת קשת היא הרבה יותר קשה מאשר במערכות AC. לכן, היגיון הבחירה עבור התקנים ספציפיים ל-DC שונה מהותית מהתקני AC.

עקרון הבחירה: המתח המדורג של הנתיך ושל המגע חייב להיות ≥ מתח אוטובוס DC המרבי של המערכת.

• פלטפורמת טעינה של 800V → דירוג 1000V DC מומלץ ומעלה

• מערכת אחסון אנרגיה 1500V ← יש לבחור בדירוג של 1500V DC ומעלה

אזהרה הנדסית: אסור בהחלט להחליף מוצרים עם דירוג AC במכשירים ספציפיים ל-DC. אי כיבוי יעיל של הקשת במהלך הפסקת תקלה עלול להוביל לתוצאות קטסטרופליות.

2. זרם מדורג: מרווח למגעים, חישוב I²t עבור נתיכים

מגע DC:

• דירוג זרם רציף צריך לחרוג מזרם הפלט המרבי של תחנת הטעינה.

•גורם ניסיון הנדסי: בחירה מומלצת בערך 1.2×.

נתיך DC:

• אסור שהבחירה תהיה מבוססת רק על זרם נקוב; יש להעריך באופן מקיף את I²t ואת יכולת השבירה.

• I²t המסת נתיך חייב להיות מתחת ל-I²t העמידות של מודול המוליכים למחצה המוגנים (IGBT/SiC).

•גורם ניסיון הנדסי: בחירה מומלצת בערך 1.5×.

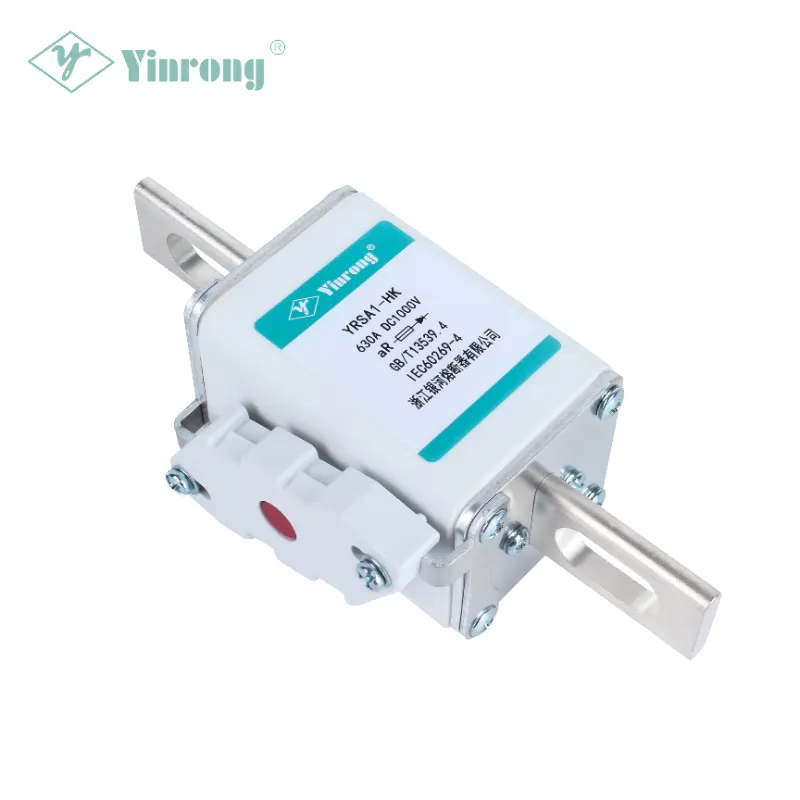

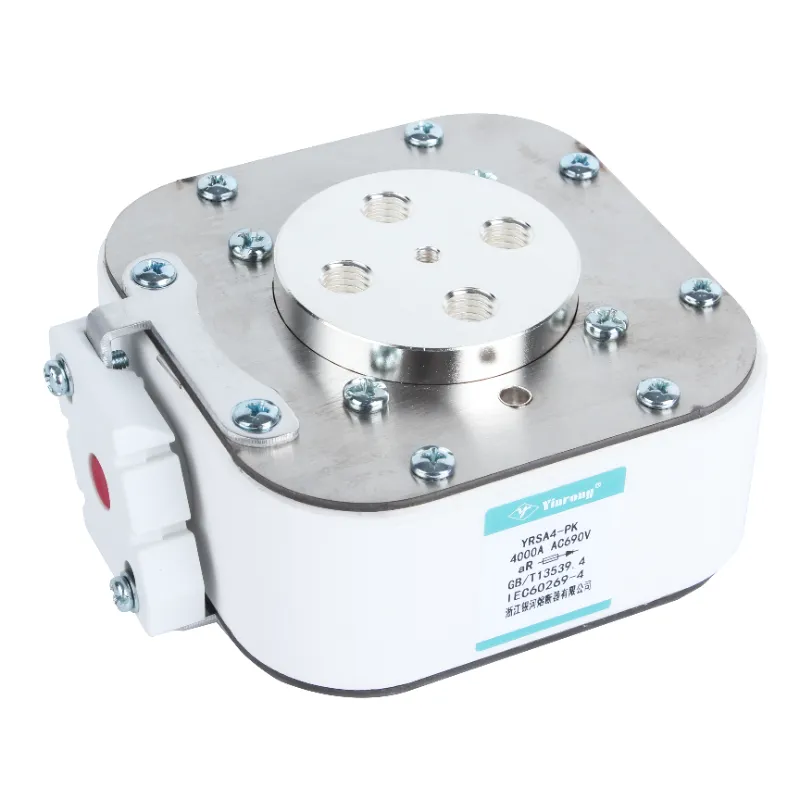

סדרת YRSA מ-Zhejiang Galaxy Fuse מכסה מתחים מדורגים מ-690V עד 1500V וזרמים מדורגים מ-10A עד 3000A, הכוללים אלמנטים של נתיך נחושת טהור מצופה כסף או כסף טהור בחתך רוחב משתנה, השוכנים בצינורות קרמיקה אלומינה בעלי חוזק גבוה, עם חול בטוהר בינוני-קוורץ.

3. קואורדינציה I²t: פרמטר הליבה של עיצוב התאמה

I²t (אמפר-בשניות בריבוע) הוא האינדיקטור הכמותי הקריטי ביותר בבחירת התאמת נתיך ומגע.

קשרי אילוצי בחירה:

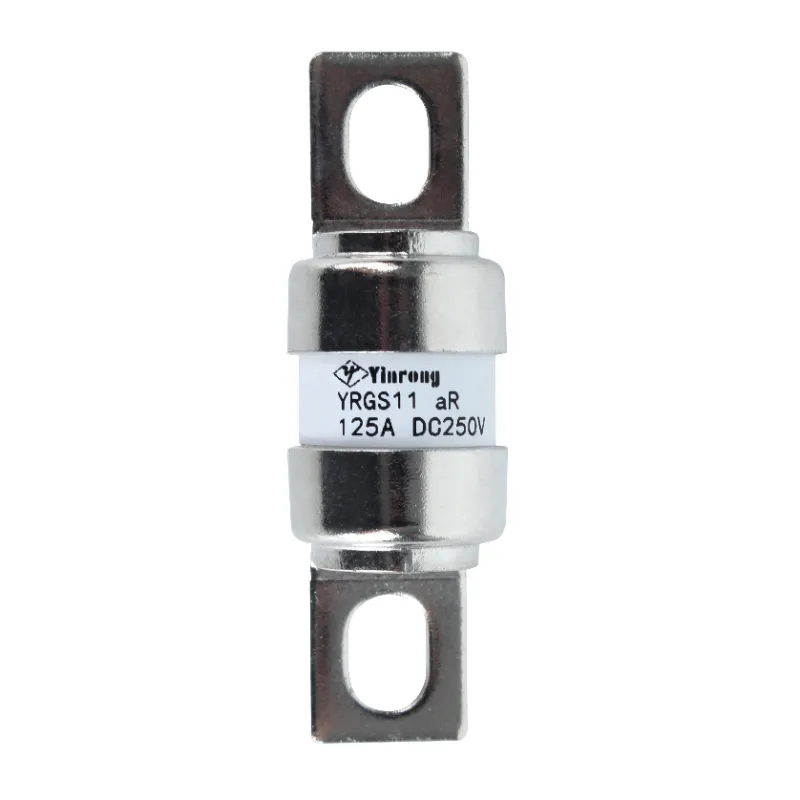

סדרת הפיוזים המהירה של Galaxy Fuse כוללת ערכי I²t נמוכים, יכולת הגבלת זרם חזקה ויכולת שבירה גבוהה, מה שהופך אותם למתאימים להגנה מפני קצר של התקני מוליכים למחצה וציוד שלם.

4. קואורדינציה סלקטיבית בזמן-זרם

בארכיטקטורת הגנה מרובת רמות, התקן המגן הקרוב ביותר לנקודת התקלה חייב לפעול תחילה.

5. טמפרטורת סביבה והורדה

תחנות הטעינה פרוסות על פני מגוון רחב של סביבות, עם דרישות הנדסיות הנפרשות בין טמפרטורות נמוכות של -40 מעלות צלזיוס ועד לטמפרטורות גבוהות של +85 מעלות צלזיוס. שני הנתיכים והמגעים חייבים להיות מופחתים בקיבולת בהתאם לטמפרטורת הסביבה בפועל.

IV. Galaxy Fuse: הבחירה המקצועית להגנה על תחנת טעינה DC

נוסדה בשנת 1980,Zhejiang Galaxy Fuse Co., Ltd. הוא מיזם פיוז מקצועי המשלב מו"פ, בדיקות, ייצור, מכירות ויבוא/יצוא. כמפעל מפתח תחת משרד בניית המכונות לשעבר ויצרן מוביל של נתיכים בסין, המוצרים העיקריים של החברה מכסים נתיכים פוטו-וולטאיים DC, נתיכים חדשים לרכבי אנרגיה ונתיכים לתחנת טעינה. המוצרים עומדים בתקן IEC 60269, GB/T 13539.4 ותקנים בינלאומיים ומקומיים אחרים, ומיוצאים ליותר מ-80 מדינות ואזורים כולל אירופה, אמריקה, דרום מזרח אסיה והמזרח התיכון.

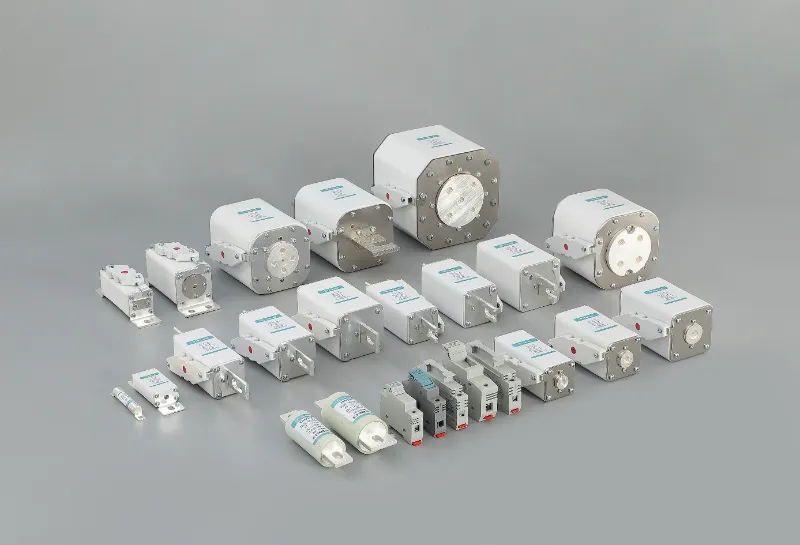

סדרת מוצרי הגנת DC מומלצת לתחנות טעינה

יתרונות הליבה הטכניים של Galaxy Fuse

•אישורים בינלאומיים בסדרה מלאה: סדרות מרובות עברו אישורי TÜV, UL, CE ו-CQC. מערכות הניהול מכסות את IATF 16949, ISO 9001, ISO 14001 ו-ISO 45001.

•פתרונות קואורדינציה בוגרים: ניסיון רב בתיאום הנדסי עם מגע מיינסטרים DC ופתרונות בחירה בוגרים.

• תמיכה מלאה בנתונים טכניים: מספק עקומות I²t מדודות ועקומות זרם ניתוק כדי להקל על חישובי תיאום מדויקים עם מגע.

• הצטברות טכנית עמוקה: מחזיק בלמעלה מ-48 פטנטים של דגמי שימוש והמצאה לייצור מוצרי נתיך, והוכר כמפעל היי-טק לאומי ב-2017.

• השתתפות בסטנדרטים בתעשייה: מוצרים עומדים בתקן GB/T 13539.4, IEC 60269 ותקנים בינלאומיים ומקומיים מרובים אחרים.

V. מסקנה

ניתן לסכם טכנית את ההתאמה של מגעים ונתיכים בתחנות טעינה DC כך: ריבוד פונקציונלי, תיאום תזמון ושילוב פרמטרים.

•הנתיך מבצע הפסקת זרם קצר ברמת מיקרו-שנייה כדי להבטיח את בטיחותם של IGBT/SiC ומוליכי הספק אחרים.

•המגע אחראי על ניהול מיתוג מבוקר, ביצוע פקודות התחלה/עצירה רגילות ובידוד חירום.

•השניים משמשים כיתירות גיבוי הדדית, מהווים מחסום בטיחות כפול.

בהתאמה נכונה, כל אחד מבצע את חובותיו עם הגנה מרובדת; כאשר לא תואם, ההשלכות נעות בין כשל בהגנה לשחיקה בציוד.

עם למעלה מ-40 שנה של מסירות למו"פ ולייצור נתיכים באיכות גבוהה, Galaxy Fuse מחויבת לספק פתרונות הגנה בטוחים ואמינים למעגלים עבור תחנות טעינה DC.

לתמיכה טכנית בבחירת נתיך למערכות הגנת עמדות טעינה DC או תיאום עם מגע, בבקשהצור קשר עם הצוות הטכני של Galaxy Fuse.
