בחירת נתיך: שלבי ליבה ושיקולי מפתח

נתיכים זוכים להכרה נרחבת במערכות חשמל כקו ההגנה האחרון מפני תקלות זרם יתר - בחירתם הנכונה קובעת ישירות את יכולת הפסקת התקלות ואת שולי הבטיחות של הציוד. בחירה לא נכונה לא רק מובילה להפסקות חשמל תכופות בציוד אלא גם עלולה לגרום לתאונות חמורות כמו שריפות ופיצוץ. עם זאת, מול פרמטרים מורכבים מרובים כגון דירוג מתח, עקומות מאפיינים זרם, יכולת שבירה וירידה בטמפרטורה, מהנדסים ואנשי רכש רבים מוצאים את עצמם לעתים קרובות לא בטוחים היכן להתחיל. כספק מקצועי של רכיבי הגנת מעגלים,גלקסי פיוזעוסקת עמוק בתחום הגנת נתיכים וחלוקת חשמל במשך שנים רבות, ומציעה מגוון שלם של מוצרי נתיך כולל סוג gL/gG שקוף איטי, סוג מהיר פעולה וסוג ספציפי ל-DC, המסייע ללקוחות להשיג הגנה בטוחה, מדויקת ואמינה של עומס יתר וקצר. מאמר זה, המשלב תקני בחירה בינלאומיים עם ניסיון מעשי, מתאר באופן שיטתי את שלבי הליבה ואת שיקולי המפתח לבחירת נתיכים, מסייע לך בקבלת החלטות נכונות מממדים כגון מתח, זרם, עקומות אופייניות ויכולת שבירה, ומספק מדריך בחירה ברור וניתן לפעולה.

1. קבע את דירוג המתח:

המתח הנקוב של הנתיך חייב להיות שווה או גדול ממתח הפעולה המרבי של המעגל המוגן (כולל מתחי יתר זמניים אפשריים). עבור מעגלי DC, נדרשת תשומת לב מיוחדת לבחירת נתיכים שתוכננו במיוחד עבור DC, מכיוון שהפרעת קשת DC היא הרבה יותר קשה מאשר הפרעה של קשת AC.

2. קבע את הדירוג הנוכחי (הקריטי והמורכב ביותר)

זרם הפעלה רגיל:

למדוד או לחשב במדויק את הזרם הרציף הנמשך על ידי המעגל בתנאי פעולה רגילים. הזרם הנקוב של הנתיך חייב להיות גדול מזרם הפעולה הרגיל של המעגל וחייב להיות נמוך מיכולת נשיאת הזרם הבטוחה של המוליך או הרכיבים המוגנים.

3. שיקולים מרכזיים לבחירת הזרם המדורג

(1) עקומת מאפיין נתיך

עיין בעקומת מאפיין זרם הזמן של היצרן.

ודא שתחת זרם הפעלה רגיל, הנתיך אינו מתנקה (כלומר, זמן פעולת הנתיך ארוך מנקודת זרם ההפעלה הרגילה).

תחת עומס יתר או זרמי קצר חשמלי הדורשים הגנה, הנתיך חייב להתנקות בבטחה תוך זמן קצר מספיק (כלומר, העקומה נמצאת משמאל לנקודת עומס יתר/קצר).

(2) הגנת עומס יתר

עבור ציוד עם זרם פריצה במהלך האתחול, כגון מנועים ושנאים, הנתיך חייב לעמוד בזרם האתחול (נחשול) מבלי להתנקות בתוך זמן ההתנעה המותר (בחר נתיך עם ערך I²t מספיק).

במקביל, כאשר מתרחש עומס יתר (למשל, פי 1.5 עד 6 מהזרם הנקוב), הנתיך צריך להתנקות בתוך זמן עומס היתר המותר של הציוד. בחר נתיכים בניקוי איטי או בהשהיית זמן (למשל, gL/gG, Type T).

(3) הגנה ממעגל קצר

הנתיך חייב לקטוע זרמי קצר חשמליים גדולים מאוד תוך זמן קצר במיוחד (בדרך כלל אלפיות שניות) כדי למנוע נזק לציוד ושריפה. נדרשת יכולת שבירה מספקת (ראה סעיף הבא).

(4) הורדת טמפרטורה

הדירוג הנוכחי של נתיך יורד תחת טמפרטורות סביבה גבוהות. עיין בגיליון הנתונים ובצע חישובי ירידה בהתבסס על טמפרטורת סביבת ההתקנה המקסימלית בפועל. לדוגמה, בטמפרטורת סביבה של 55 מעלות צלזיוס, ייתכן שיהיה צורך לבחור נתיך עם זרם נקוב גבוה ב-50% או יותר מזרם ההפעלה הרגיל. הימנע מהתקנת נתיכים בחללים סגורים בטמפרטורה גבוהה או בקרבת רכיבים מחוללי חום.

(5) זרמי נחשול והזדקנות

פעימות התנעה תכופות או עומסים קלים מתמשכים עלולים להאיץ את הזדקנות הנתיכים, ולגרום לו להתנקות גם תחת זרם הפעלה רגיל. הערך את התנודות הנוכחיות בפעולה בפועל.

4. קבע את כושר השבירה (דירוג מפריע)

כושר השבירה המדורג של הנתיך חייב להיות גדול או שווה לזרם התקלה המקסימלי הצפוי שעלול להתרחש במעגל המוגן (בדרך כלל זרם הקצר בנקודת ההתקנה). עבור המעגלים הסופיים או מעגלים ביתיים, כושר השבירה עשוי להידרש להיות כמה אלפי אמפר (למשל, 6 kA). עבור לוחות חלוקה ראשיים תעשייתיים הממוקמים קרוב לשנאים גדולים, ייתכן שכושר השבירה צריך להיות עשרות או אפילו מאות קילואמפר (לדוגמה, 50 kA, 100 kA או יותר). בחירת נתיך בעל יכולת שבירה לא מספקת עלולה לגרום לנתיך להיקרע או להיכשל בכיבוי מהימן של הקשת בעת הפסקת זרם תקלה גדול, מה שיוביל לתאונות חמורות.

אזהרות בטיחות קריטיות

ללא תחליפים:

לעולם אל תשתמש בנתיך בעל דירוג זרם גבוה מהמצוין, או החלף נתיך בחוט (נחושת או ברזל). מדובר בסכנת שריפה חמורה.

זהירות עם DC:

במערכות DC, השתמש תמיד בנתיכים המסומנים בבירור עם דירוג DC ובעלי דירוג מתח מתאים. נתיכים AC עשויים שלא להפריע בבטחה לזרמי תקלות DC.

סכנה של כושר שבירה לא מספיק:

נתיך בעל יכולת שבירה לא מספקת עלול להתפוצץ בעת הפסקת זרם קצר חשמלי גדול, יצירת קשת ופסולת מעופפת - מסוכן ביותר.

כלל החלפה:

לאחר שפתיל מתנקה, תמיד זהה וחסל את הגורם לתקלה, ולאחר מכן החלף אותו בפתיל מאותו סוג ומאותו דירוגים.

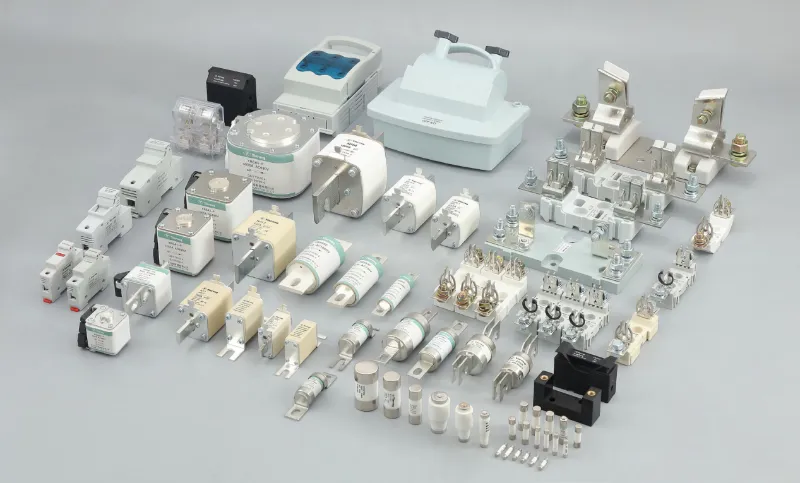

בחירת נתיך אינה פשוטה בשום פנים ואופן כמו "פשוט בחר דירוג גדול יותר" - היא דורשת התייחסות מקיפה של משתנים מרובים כגון מתח, זרם, טמפרטורת סביבה, זרם פריצה ואנרגיית קצר חשמלי. בחירה לא נכונה עלולה להפוך את התקן ההגנה לבלתי יעיל, או אפילו להפוך למקור לתאונה. Galaxy Fuse מציע מגוון שלם שלמוצרי נתיךמ-1A עד 2000A, המכסה AC 250V/500V/690V ו-DC 150V/500V/1000V, כולל נתיכים למטרות כלליות gG/gL, נתיכים להגנה על מנוע aM, נתיכים להגנה על מוליכים למחצה מהירים ונתיכים לאחסון PV/אנרגיה DC ספציפי. אנו מספקים גם עקומות זרם-זמן מלאות ותמיכה בנתוני בחירת I²t. הצוות הטכני שלנו יכול לסייע לך בשירותי בחירה מעמיקים כגון חישובי הורדה, אימות קיבולת שבירה והערכת חיי הזדקנות.

בחירת נתיכים לפרויקט? עדיין לא בטוח לגבי הגנת DC או תרחישים של זרם קצר חשמלי גבוה?

תרגיש חופשימַגָעאתצוות גלקסי פיוזבכל עת, או השאירו הודעה למטה. כל שעליך לעשות הוא לספק לנו את מתח ההפעלה שלך, זרם עומס רגיל, זרם שיא פריצה וטמפרטורת הסביבה שלך, ואנו נמליץ עבורך על דגם הפתיל הבטוח והחסכוני ביותר.
