נתיך מהיר לפעולה לעומת פיוז רגיל: מה ההבדל האמיתי?

בתכנון מערכת אלקטרונית כוח, בחירת נתיכים קובעת ישירות את שולי הבטיחות של הציוד ואת היעילות של הגנת תקלות. כאשר מתמודדים עם נתיכים מהירים לעומת נתיכים רגילים, מהנדסים רבים עושים בחירות גסות המבוססות אך ורק על זרם נקוב ומתח, תוך התעלמות מהבדלים מהותיים במדעי החומר, מנגנוני התגובה ותרחישי היישום. פיקוח זה עלול להוות סיכונים רציניים במערכות חדשות לאחסון אנרגיה ואנרגיה.

מאמר זה מספק ניתוח שיטתי של הבדלי הליבה בין נתיכים מהירים לנתיכים רגילים - מתכנון מבני ומנגנוני היתוך ועד לגבולות יישומים - כדי לעזור למהנדסים לקבל החלטות בחירה מדויקות.

מבנה וחומרים: מ"חוט מתכת" ל"אלמנט מתיך מדויק"

האלמנט המתיך של נתיך רגיל עשוי בדרך כלל מחוט מתכת בצורת גיאומטרית, הכולל מבנה פשוט ועלות ייצור נמוכה. היגיון ההיתוך שלו מסתמך על חום ג'ול שנוצר על ידי זרם העומס עצמו; כאשר הצטברות החום מגיעה לנקודת ההיתוך, האלמנט נמס ופותח את המעגל. עיצוב זה הופך אותו למתאים לתרחישים שבהם תגובה מהירה אינה קריטית, כגון הגנת עומס יתר של כבלים וחוטים.

עם זאת, הפתיל הפועל במהירות מותאם במיוחד הן בחומר והן במבנה. האלמנט המתיך שלו עשוי מכסף טהור, נחושת מצופה כסף או נחושת טהורה, בצורת רצועה דקה מלבנית עם צווארי חורים עגולים מצומצמים, ונקודות הלחמה בנקודת התכה נמוכה במקומות ספציפיים. כושר ההמצאה של עיצוב זה טמון בעובדה שכאשר מתרחש עומס יתר או זרם קצר מרובים נמוך, נקודת ההלחמה נמסה תחילה, ובאמצעות אפקט מתכותי, מאיץ את הניתוק המהיר של האלמנט בצוואר המצומצם, ומשיג הפסקת מעגל במיקרו-שניות עד אלפיות שניות.

למעשה, נתיכים רגילים מסתמכים על "הצטברות חום טבעית", בעוד שנתיכים הפועלים במהירות משיגים "שבירה מואצת אקטיבית" באמצעות הנדסת מבנים וחומרים - זהו ההבדל המהותי ביותר בין השניים.

מהירות תגובה: פער האלפיות לעומת המיקרו-שניות

מהירות התגובה היא המבדיל האינטואיטיבי ביותר בין שני סוגי הנתיכים.

עבור נתיכים רגילים, זמן ההיתוך הוא ביחס הפוך למכפלת זרם עומס היתר: ככל שהזרם העולה על הערך הנקוב גבוה יותר, כך זמן ההיתוך קצר יותר; לעומת זאת, במכפילי עומס נמוכים יותר, זמן ההיתוך עשוי להתארך למספר שניות ואף יותר. מאפיין "השהיית זמן" זה מקובל בהגנה על כבלים מכיוון שלכבלים יש יכולת תרמית מסוימת ויכולת עומס יתר לטווח קצר.

נתיכים מהירים מתנהגים אחרת לגמרי. הודות למנגנון ה"מאיץ" של נקודות הלחמה בנקודת התכה נמוכה והשפעת ריכוז צפיפות הזרם של מבנה הצוואר המצומצם, נתיכים הפועלים במהירות יכולים לנקות את המעגל בתוך אלפיות שניות או אפילו מיקרו-שניות. מהירות קיצונית זו אינה נועדה לשמה אלא כדי להסיר זרם תקלה בתוך מגבלת הזמן שהתקני מוליכים למחצה (כגון IGBTs, SiC MOSFETs ודיודות מיישרים) יכולים לעמוד - סובלנות תרמית מוליכים למחצה היא בדרך כלל רק בסדר גודל של אלפיות שניות, ונתיכים רגילים אינם יכולים לעמוד בדרישת הגנה זו.

תרחישי יישום: יעדי הגנה מגדירים את היגיון הבחירה

גבולות היישום של נתיכים מהירים ורגילים מוגדרים באופן טבעי על ידי מאפייני התגובה שלהם.

נתיכים רגילים משמשים בעיקר להגנה מפני עומס יתר וקצר של כבלים וחוטים. לכבלים יש אינרציה תרמית מסוימת; עומסי יתר קצרי טווח אינם גורמים מיד לנזקי בידוד, ולכן עיכוב מסוים בפעולת הנתיכים מותר. זה מסביר מדוע נתיכים רגילים נשארים בשימוש נרחב בהפצת מבנים וקווי חשמל תעשייתיים.

נתיכים מהירים, לעומת זאת, נועדו להגן על התקני כוח מוליכים למחצה ומכלולי מיישרים. בממירים פוטו-וולטאיים, בתחנות טעינה DC וממירי אחסון אנרגיה (PCS), מודולי IGBT ו-SiC פגיעים ביותר לזרם יתר - ברגע שמתרחש קצר חשמלי, יש לנקות את הזרם בתוך מאות מיקרו-שניות, אחרת ההתקן ייפגע לצמיתות. נתיכים מהירים הם בדיוק הפתרון לדרישה זו.

במיוחד במערכות אחסון אנרגיה (ESS), היישום של נתיכים במהירות גבוהה הוא קריטי. זרמי קצר חשמלי במקבצי סוללות כוללים מתח DC גבוה, עוצמת זרם גבוהה וללא חציית אפס טבעית, מה שמציב דרישות מחמירות לגבי קיבולת הפסקה וביצועי כיבוי קשת. נתיכים DC מהירים לאחסון אנרגיה חייבים לא רק לספק תגובה מהירה אלא גם לכבות קשתות בצורה מהימנה ללא פגיעה חוזרת בתנאי DC במתח גבוה, תוך שהם מציעים יכולת שבירה מספקת כדי להתמודד עם זרמי הקצר הגבוהים ביותר שמקבצי סוללות יכולים לספק.

סיווג חברת החשמל: החלוקה הטכנית בין aR ל-gG

מנקודת המבט של תקני הנתיכים של הוועדה האלקטרוטכנית הבינלאומית (IEC), ההבדל בין נתיכים מהירים לבין נתיכים רגילים מכים ומתוקנן עוד יותר.

נתיכים רגילים נופלים בדרך כלל לתוךgG(הגנה על כבלים בטווח מלא), המציע הגנה מלאה על עומס יתר וקצר אך עם זמני פעולה ארוכים יותר יחסית, מתאים להפצה כללית ולהגנה על כבלים.

נתיכים מהירים שייכים ל-aR(הגנה על מוליכים למחצה בטווח חלקי). נתיכים מסוג aR תוכננו במיוחד להגנה על התקן מוליכים למחצה, וכוללים ערכי I²t נמוכים במיוחד (אנרגיית מעבר) ויכולת הגבלת זרם חזקה. הם יכולים לנתק את זרם התקלה בשלב מוקדם מאוד של תקלה, ולהגביל את אנרגיית התקלה במסגרת יכולת העמידות של התקני מוליכים למחצה. נתיכים aR אינם מטפלים בהגנה על עומס יתר נמוך - פונקציה זו מוקצית למערכות בקרה או למגעים, ויוצרים היררכיה תפקודית ברורה.

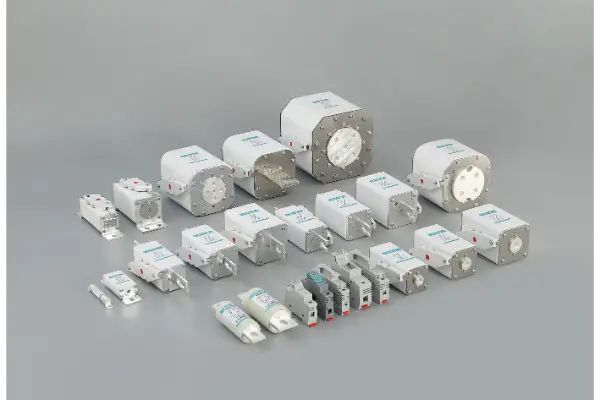

גלקסי פיוז: פתרונות נתיכים במהירות גבוהה לאחסון אנרגיה ואנרגיה חדשים

גלקסי פיוזבעלת ניסיון של למעלה מ-40 שנה במו"פ ובייצור נתיכים, בונה מומחיות טכנית עמוקה בגזרת הפיוזים הפועלים במהירות. עבור יישומי אנרגיה חדשים כגון ממירים פוטו-וולטאיים, תחנות טעינה DC וממירי אחסון אנרגיה, Galaxy Fuse מציעה מגוון מקיף של נתיכים מהירים בעלי ביצועים גבוהים.

מערכת אחסון אנרגיה נתיכים ייעודיים במהירות גבוהההם אזור מיקוד מרכזי עבור Galaxy Fuse. מערכות אחסון אנרגיה דורשות הרבה יותר מנתיכים מאשר יישומים תעשייתיים כלליים: מתחי DC עד 1500V, זרמי קצר חשמלי המגיעים למאות קילואמפר, והצורך באמינות מוחלטת של הכחדת קשת והפרעה בסביבות סוללה סגורות. מוצרי סדרת אגירת האנרגיה של Galaxy Fuse משתמשים באלמנטים מתמזגים מכסף טהור ובאמצעי מרווה קשתות של חול קוורץ בטוהר גבוה, בשילוב עם עיצובים אופטימליים של מבנה צוואר, כדי להבטיח תגובה ברמת מיקרו-שנייה והפרעה אמינה בתנאי תקלה קיצוניים.

יתרונות טכניים מרכזיים:

● אלמנטים מכסף טהור / ​​מצופה כסף:נקודת התכה נמוכה ומוליכות גבוהה מבטיחים תגובה מהירה

● מבנה צוואר מותאם:שליטה מדויקת בנקודות היתוך להפסקת קשת עקבית

● כיבוי קשת חול קוורץ בטוהר גבוה:סופג במהירות את אנרגיית הקשת ומדכא הרס

●הסמכה מלאה:מוצרים עומדים בתקן IEC60269, GB13539 ותקנים בינלאומיים אחרים, עם מספר סדרות המחזיקות בתעודות UL, TUV ו-CE

● תמיכה מלאה בנתונים טכניים:מספק עקומות I²t מדודות ועקומות זרם ניתוק, מה שמאפשר חישובים מדויקים של תיאום הגנה על מערכת למהנדסים

מַסְקָנָה

ההבדל בין נתיכים מהירים לרגילים משתרע הרבה מעבר לרמת פני השטח "מהיר לעומת איטי". מבחירת חומרים ואופטימיזציה מבנית למנגנוני תגובה וסיווג חברת החשמל, השניים מייצגים פילוסופיות הגנה שונות לחלוטין.

נתיכים רגילים מגנים על "הקיבולת התרמית" של כבלים; נתיכים הפועלים במהירות מגנים על "החלון השביר" של מוליכים למחצה. במגזרי אנרגיה ואגירת אנרגיה חדשים שצומחים במהירות של היום, הבנה וניצול נכון של הערך הייחודי של נתיכים מהירים הם מיומנות חיונית לכל מהנדס אלקטרוניקת כוח.

גלקסי פיוז - למעלה מ-46 שנים של מחויבות לייצור נתיכים באיכות גבוהה, המוקדש לספק פתרונות הגנה בטוחים ואמינים למעגלים עבור מערכות חדשות גלובליות לאחסון אנרגיה ואנרגיה.

לתמיכה טכנית בבחירת נתיך במהירות גבוהה עבור אחסון אנרגיה או ציוד אנרגיה חדש, בבקשהצור קשר עם גלקסי פיוזצוות טכני.
