מהו נתיך מרובע במהירות גבוהה ומדוע הוא קריטי להגנה על מוליכים למחצה

במערכות חשמל מודרניות, הגנה על אלקטרוניקת כוח רגישה חשובה יותר מאי פעם. מכשירים כגון ממירים, ממירים, מערכות טעינת EV וכוננים תעשייתיים מסתמכים במידה רבה על רכיבי מוליכים למחצה כמו IGBTs, SCRs, MOSFETs ודיודות. אפילו אירוע זרם יתר קצר עלול להזיק לצמיתות לרכיבים היקרים הללו.

A Squהם גוף מהירות גבוהה פיוזתוכנן במיוחד כדי להגיב במהירות רבה לזרמי תקלה ולהגן על התקני מוליכים למחצה מכשל קטסטרופלי. נתיכים אלה נמצאים בשימוש נרחב במערכות אנרגיה מתחדשת, תשתית רכב חשמלי, אוטומציה תעשייתית וציוד להמרת חשמל.

מדריך זה בוחן את כל מה שאתה צריך לדעת על נתיכים במהירות גבוהה עם גוף רבוע - כולל עקרונות העבודה שלהם, תכונות מפתח, יתרונות, יישומים, קריטריוני בחירה ומגמות בתעשייה. אנו גם מסבירים מדוע חברות אוהבותYinrongהופכים לספקים חשובים בשוק הפיוזים העולמי.

תוֹכֶן הָעִניָנִים

• 1. מהו נתיך מרובע בעל מהירות גבוהה?
• 2. מדוע יש צורך בנתיכים במהירות גבוהה להגנה על מוליכים למחצה?
• 3. מאפיינים עיקריים של נתיכים במהירות גבוהה של גוף רבוע
• 4. איך עובד פתיל מרובע במהירות גבוהה?
• 5. יישומים אופייניים
• 6. סקירת מפרט טכני
• 7. פיוז גוף מרובע לעומת פיוז מסורתי
• 8. כיצד לבחור את הנתיך הנכון
• 9. עצות התקנה ותחזוקה
• 10. מגמות עתידיות בטכנולוגיית פיוז מוליכים למחצה
• שאלות נפוצות

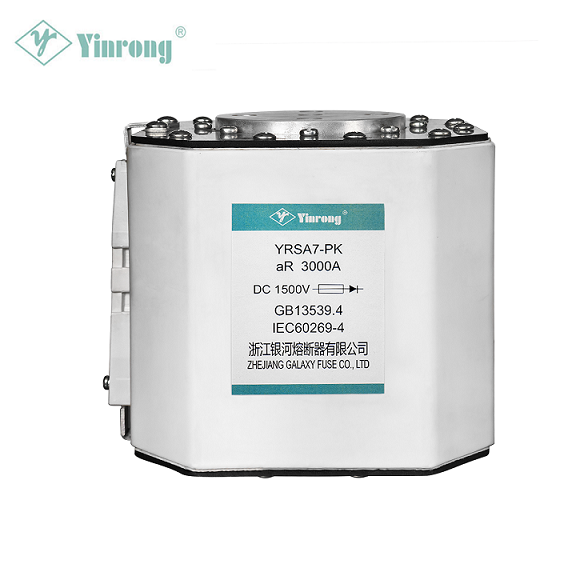

1. מהו נתיך מרובע בעל מהירות גבוהה?

A Fuse High Speed ​​Body מרובעהוא סוג של נתיך הגנה מול מוליכים למחצה שנועד לקטוע זרמי תקלה במהירות רבה. הדיור בצורת ריבוע מאפשר התקנה יעילה במערכות חשמל תוך שמירה על פיזור חום מעולה וביצועים חשמליים.

שלא כמו נתיכים לשימוש כללי, נתיכים מוליכים למחצה במהירות גבוהה מותאמים להגנה על רכיבים אלקטרוניים רגישים כגון:

• מודולי IGBT
• דיודות כוח
• תיריסטורים SCR
• מכשירי MOSFET
• ממירי חשמל

נתיכים אלו מתוכננים להגביל את אנרגיית התקלות במהירות ולמזער את הלחץ התרמי המופעל על התקני מוליכים למחצה. על פי מפרטי התעשייה, נתיכים במהירות גבוהה בגוף מרובע יכולים להפריע לזרמים גבוהים במיוחד תוך תגובה תוך אלפיות שניות.

2. מדוע יש צורך בנתיכים במהירות גבוהה להגנה על מוליכים למחצה?

רכיבי מוליכים למחצה רגישים מאוד לתנאי זרם יתר. אפילו קוצים קטנים יכולים להרוס אותם באופן מיידי.

נתיכים מסורתיים מגיבים לאט מדי כדי להגן ביעילות על התקנים אלה. נתיכים מוליכים למחצה במהירות גבוהה מתוכננים לכן עם זמני תגובה מהירים במיוחד.

הסיבות העיקריות לשימוש בנתיכים במהירות גבוהה

• הפסקת זרם תקלה מהירה במיוחד
• הגנה על מודולי מוליכים למחצה יקרים
• הפחתת נזק תרמי
• אמינות ציוד משופרת
• מניעת תקלות מערכת מדורגת

נתיכים לגוף מרובע במהירות גבוהה מסוגלים להגביל זרמי תקלה ולהפריע לכוח לפני שמכשירי מוליכים למחצה חורגים מגבולות ההפעלה הבטוחה שלהם.

3. מאפיינים עיקריים של נתיכים במהירות גבוהה של גוף רבוע

נתיכים במהירות גבוהה עם גוף מרובע מציעים מספר יתרונות טכניים שהופכים אותם לאידיאליים עבור מערכות חשמל בעלות ביצועים גבוהים.

תכונות עיצוב חשובות

• תגובה מהירה במיוחד
• יכולת הפסקה גבוהה
• שחרור אנרגיה נמוך ב-I²t
• עיצוב גוף מרובע קומפקטי
• אפשרויות הרכבה מרובות
• מחווני נתיך מפוצץ ויזואלי

דגמים רבים תומכים בדירוג מתח של עד 1500V DC וביכולות זרם גבוהות עבור מערכות תעשייתיות.

4. איך עובד פתיל מרובע במהירות גבוהה?

פעולתו של פתיל מרובע במהירות גבוהה מבוססת על התכה מבוקרת של אלמנטים פתילים שתוכננו במיוחד.

עקרון עבודה

1. מתרחש זרם תקלה
2. אלמנט נתיך מתחמם במהירות
3. היסוד נמס תוך אלפיות שניות
4. קשת נוצרת והיא נכבית במהירות
5. המעגל מופסק בבטחה

הבנייה הפנימית כוללת בדרך כלל:

• אלמנטים של נתיך כסף
• מילוי חול קוורץ
• בית קרמיקה
• מסופי מוליכות גבוהה

חומרים אלו מאפשרים לנתיך לספוג ולפזר אנרגיית קשת תוך הגבלת זרימת הזרם.

5. יישומים אופייניים

נתיכים במהירות גבוהה בעלי גוף רבוע נמצאים בשימוש נרחב בתעשיות הנשענות על מכשירים אלקטרוניים בעלי הספק גבוה.

יישומים נפוצים

• עמדות טעינה לרכב חשמלי
• ממירים פוטו-וולטאיים סולאריים
• מערכות כוח רוח
• מערכות אחסון אנרגיה של סוללה
• מנועים תעשייתיים
• ספקי כוח של UPS
• מערכות המרת כוח

נתיכים אלה משמשים לעתים קרובות גם בכוננים רגנרטיביים ובמערכות אפיק DC בציוד אוטומציה תעשייתי.

6. סקירת מפרט טכני

גדלי גוף וסגנונות הרכבה שונים מאפשרים למהנדסים לשלב נתיכים מרובעים במגוון רחב של מערכות חשמל.

7. פיוז גוף מרובע לעומת פיוז מסורתי

8. כיצד לבחור את הנתיך המתאים לגוף מרובע במהירות גבוהה

בחירת הנתיך הנכון היא קריטית להבטחת הגנת מעגלים נאותה.

גורמי בחירה מרכזיים

• דירוג מתח
• דירוג נוכחי
• יכולת הפרעה
• דרגת הפעלה של נתיך (aR או gR)
• תנאי קירור
• שיטת התקנה
• סוג ציוד

יצרנים אוהביםYinrongלספק גליונות נתונים מפורטים ותמיכה הנדסית כדי לעזור ללקוחות לבחור את הפתיל הנכון עבור היישום שלהם.

9. עצות התקנה ותחזוקה

התקנה נכונה חיונית להבטחת ביצועי נתיך אופטימליים.

שיטות עבודה מומלצות

• ודא מומנט נכון על מסופי נתיך
• השתמש במחזיקי נתיכים תואמים
• שמרו על אוורור נאות
• בדוק את מחווני הנתיכים באופן קבוע
• החלף נתיכים בדירוג זהה

בדיקה שגרתית יכולה לסייע באיתור התחממות יתר, חיבורים רופפים או נזק סביבתי.

10. מגמות עתידיות בטכנולוגיית פיוז מוליכים למחצה

ככל שהאלקטרוניקה הכוחית ממשיכה להתפתח, הדרישה להגנה על נתיכים בעלי ביצועים גבוהים עולה במהירות.

מגמות מתפתחות

• הגנת DC מתח גבוה יותר
• טכנולוגיות דיכוי קשת משופרות
• עיצובי נתיך קומפקטיים
• אינטגרציה עם מערכות ניטור חכמות
• חומרים לניהול תרמי טובים יותר

יצרנים כגוןYinrongמשקיעים בטכנולוגיות נתיך מתקדמות כדי לתמוך ביישומים מודרניים לרבות אנרגיה מתחדשת, תשתית טעינת EV ורשתות חשמל חכמות.

שאלות נפוצות

1. מה ההבדל בין מחלקות פתיל aR ו-gR?

נתיכים מסוג aR מספקים הגנה מפני קצר חשמלי עבור מוליכים למחצה, בעוד שנתיכים מסוג gR מספקים גם הגנה מפני עומס יתר וגם מפני קצר חשמלי.

2. האם נתיך רגיל יכול להחליף נתיך מוליכים למחצה במהירות גבוהה?

לא. נתיכים סטנדרטיים איטיים מדי ועשויים שלא להגן על רכיבי מוליכים למחצה רגישים.

3. באילו תעשיות משתמשים בדרך כלל בנתיכים במהירות גבוהה?

התעשיות כוללות אנרגיה מתחדשת, כלי רכב חשמליים, אוטומציה תעשייתית ואלקטרוניקה כוח.

4. באיזו מהירות פועל נתיך במהירות גבוהה?

רוב הנתיכים של מוליכים למחצה פועלים תוך אלפיות שניות כדי להגביל את אנרגיית זרם התקלה.

5. כמה זמן מחזיקים נתיכים במהירות גבוהה?

אורך החיים שלהם תלוי בתנאי ההפעלה, אך עם בחירה והתקנה נכונה הם יכולים להחזיק מעמד שנים רבות.

מַסְקָנָה

נתיכים במהירות גבוהה בגוף Square Body ממלאים תפקיד חיוני בהגנה על מערכות חשמל מודרניות והתקני מוליכים למחצה. התגובה המהירה במיוחד שלהם, יכולת ההפסקה הגבוהה והעיצוב החזק הופכים אותם לחיוניים בתעשיות כמו אנרגיה מתחדשת, כלי רכב חשמליים ואוטומציה תעשייתית.

אם אתם מחפשים פתרונות אמינים להגנה על מוליכים למחצה, צוות ההנדסה בYinrongיכול לספק הדרכה מקצועית ומוצרי נתיך בעלי ביצועים גבוהים המותאמים ליישומים שלך.

לקבלת מידע מפורט על המוצר, פתרונות מותאמים אישית או תמיכה טכנית, בבקשהלפנות אלינוהיום וגלה כיצד טכנולוגיית נתיכים מתקדמת יכולה לשפר את הבטיחות והאמינות של מערכות החשמל שלך.
