הבדלים והבחנות של חומר נתיך פוטו -וולטאי

I. מבוא

נתיכים פוטו -וולטאיים (PV) הם רכיבים קריטיים בהבטחת בטיחות והגנה של מערכות כוח פוטו -וולטאיות. הם מגנים על מעגלים מפני תנאים זרם יתר, מסייעים במניעת נזק למערכת ולהבטיח אמינות לטווח הארוך. החומרים המשמשים לבניית נתיכים פוטו -וולטאיים משפיעים באופן משמעותי על ביצועיהם, כולל הדירוג הנוכחי שלהם, סובלנות הטמפרטורה וזמן התגובה.

במאמר זה נחקור את ההבדלים בין החומרים המשמשים בנתיכים פוטו -וולטאיים, את ההשפעה של חומרים אלה על ביצועי הנתיך וכיצד לבחור את הנתיך הנכון ליישומים שונים. בנוסף, נדגיש מוצרים מZhejiang Galaxy Fuse Co., Ltd.והפניה מוכרת בינלאומיתIECסטנדרטים להגנת נתיכים.

II. חומרים עיקריים המשמשים בנתיכים פוטו -וולטאיים

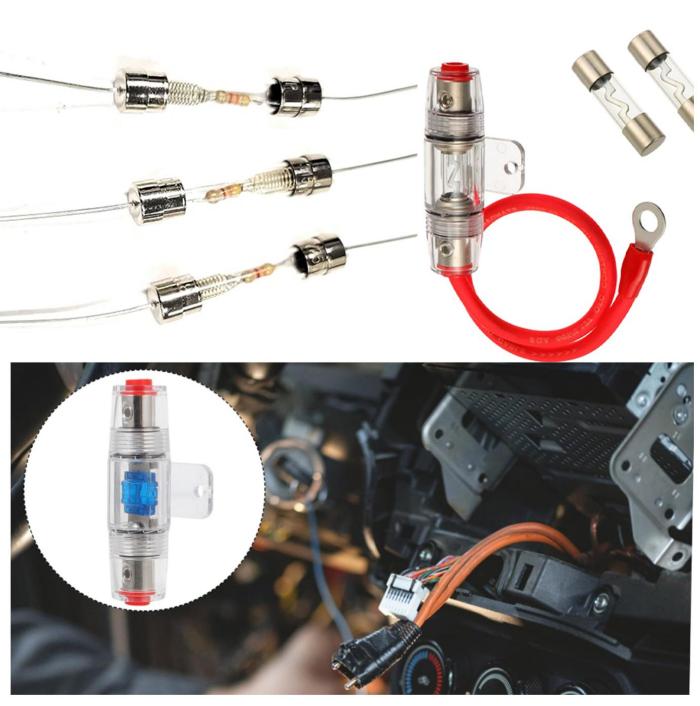

(א) חומרי אלמנט נתיכים

1. חוט סילבר

○ מאפיינים:כסף מציע מוליכות חשמלית מעולה, התנגדות נמוכה ונקודת התכה מתונה. זה אידיאלי ליישומים בעלי זרם גבוה הדורשים זמני תגובה מהירים.

○ יישומים:נתיכי תיל כסף מתאימים במיוחד לתחנות כוח PV ריכוזיות בהיקף גדול, בהן אמינות גבוהה ושבתה מינימלית הם חיוניים.

מוצר דוגמה:THEYrs94fa נתיך במהירות גבוההמִןZhejiang Galaxy Fuse Co., Ltd.משתמש בחומרים מתקדמים להגנה במהירות גבוהה במערכות PV בקנה מידה גדול. נתיך זה, המדורג עבור 700V ו- 400A, נועד לטפל בעומסי יתר של זרם גבוה ומעגלים קצרים ביעילות.

○ למידע נוסף על נתיך מהיר של YRS94FA

2. חוט נחשים

○ מאפיינים:נחושת היא אלטרנטיבה חסכונית לכסף, המציעה מוליכות טובה, אם כי היא מועדת יותר לחמצון בסביבות בטמפרטורה גבוהה.

○ יישומים:נתיכי חוט נחושת משמשים בדרך כלל במערכות PV מבוזרות, כמו סולארי גג למגורים, שם הסביבה החשמלית פחות קיצונית.

3. חוט סגירת (למשל, סגסוגת פח-ביסמות)

○ מאפיינים:סגסוגות כמו Tin-Bismuth מציעות שליטה מדויקת על נקודות התכה ודירוג שוטף, מה שהופך אותם לאידיאליים להגנה אלקטרונית רגישה.

○ יישומים:נתיכים אלה נמצאים בשימוש נרחב בממירים פוטו -וולטאיים, שבהם ההגנה צריכה להיות מדויקת וקומפקטית כאחד.

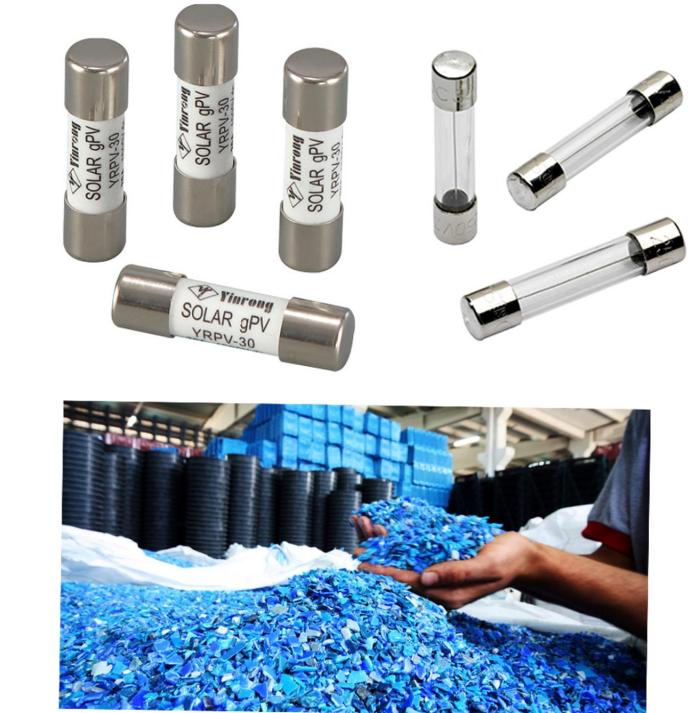

(ב) חומרי בידוד

1. סרמיק

○מאפיינים:קרמיקה מספקת עמידות מעולה בטמפרטורה גבוהה, חוזק מכני ותכונות בידוד חשמליות מעולות.

○יישומים:נתיכים מבודדים קרמיקה משמשים בדרך כלל במערכות PV במתח גבוה, כאשר שלמות הבידוד היא קריטית בתנאים קיצוניים.

2. סיבי זכוכית

○מאפיינים:סיבי זכוכית מציעים התנגדות טובה לחום, גמישות וקלות עיבוד לצורות שונות.

○יישומים:סיבי זכוכית משמשת לרוב הן במארז החיצוני והן ברכיבי הבידוד הפנימיים של נתיכי PV.

3. פלסטיק (למשל, פלסטיקה פוליאסטר והנדסה)

○מאפיינים:הפלסטיקה בעלות נמוכה, מספקים בידוד חשמלי טוב ומתאימים לסביבות בטמפרטורה בינונית.

○יישומים:נתיכים מבודדים מפלסטיק הם אידיאליים ליישומים בעלות נמוכה יותר כמו מערכות PV למגורים.

III. הבדלי ביצועים של נתיכים פוטו -וולטאיים המבוססים על חומרים

(א) ביצועים חשמליים

1. מאפייני חיתוך

נתיכי תיל כסף מגיבים מאוד ויכולים לנשוף במהירות במקרה של קצר חשמלי, מה שמגן על המערכת מפני נזק נוסף.

נתיכי חוט סחורה, כמו אלה העשויים מפח-ביסמוט, מאפשרים שליטה מדויקת יותר על מצבי עומס יתר, ומספקים הגנה מדויקת.

2. מתח וזרם מדורג

Fates מבודדים קרמיקה בדרך כלל הם בעלי דירוג מתח גבוה יותר מאשר נתיכים מבודדים מפלסטיק, מה שהופך אותם למתאימים ליישומי מתח גבוה. THEYrs93f נתיך במהירות גבוהה, המדורג עבור 700V ו- 150A, נועד להגן מפני מעגלים קצרים ועומסי יתר במערכות PV.

○למידע נוסף על נתיך מהיר של YRS93F

(ב) ביצועי הגנה תרמית

1. התנגדות טמפרטורה

נתיכים מבודדים קרמיקה יכולים להתמודד עם טמפרטורות גבוהות יותר מבלי לאבד את שלמותם, מה שהופך אותם לאידיאליים לשימוש במתקני PV גדולים במתח גבוה.

נתיכים מבודדים מפלסטיק עשויים להתעוות בטמפרטורות גבוהות יותר, ולהפגע בתכונות הבידוד שלהם.

2. פיזור חיטוב

Fats נתיכים עם מארזי מתכת מספקים פיזור חום טוב יותר, ומסייעים במניעת התחממות יתר מוגזמת. למשל,נתיך מהיר של YRS92F, המדורג עבור 700V ו- 100A, נועד לשמור על פעולה יציבה אפילו בתנאי עומס יתר.

○למידע נוסף על נתיך מהיר של YRS92F

Iv. תרחישי יישומים המבוססים על הבדלי חומרים

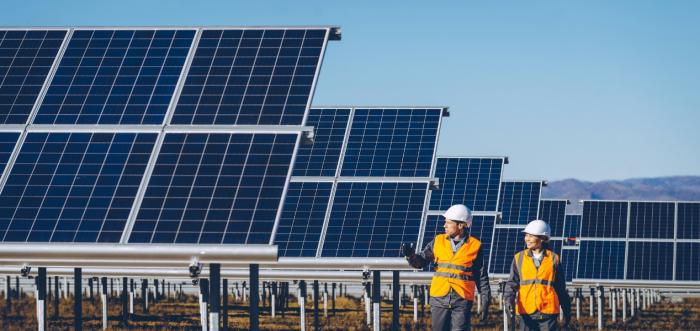

(א) תחנות כוח פוטו -וולטאיות ריכוזיות

●דרישות:כושר טיפול זרם גבוה, אמינות לטווח הארוך והשבתה מינימלית.

●חומרים מומלצים:אלמנטים של תיל כסף בשילוב בידוד קרמי הם אידיאליים למערכות PV בקנה מידה גדול הדורשות עמידות בפני מתח וטמפרטורה גבוה.הנתיך המהיר של YRS94FAהיא בחירה מצוינת עבור תחנות כוח גדולות PV.

(ב) מערכות פוטו -וולטאיות מופצות (למשל, סולארי גג)

●דרישות:יעילות עלות, אמינות ויכולת הסתגלות לתנאים סביבתיים משתנים.

●חומרים מומלצים:אלמנטים של חוט נחושת בשילוב סיבי זכוכית או בידוד פלסטי בעלות ביצועים גבוהים מספקים איזון בין ביצועים ועלות, מה שהופך אותם לאידיאליים למערכות PV מסחריות או קטנות.

(ג) ממירים פוטו -וולטאיים וציוד רגיש

●דרישות:הגנה מדויקת לרכיבים רגישים, גודל קומפקטי ותגובת עומס יתר מדויקת.

●חומרים מומלצים:אלמנטים של חוט סגסוגת, כמו פח-ביסמוט, בשילוב בידוד קרמיקה או סיבי זכוכית, הם אידיאליים ליישומי מהפך בהם יש צורך בהגנה מדויקת.

V. סטנדרטים של IEC לנתיכים פוטו -וולטאיים

בבחירת נתיכים פוטו -וולטאיים, חיוני להבטיח שהם עומדים ברלוונטייםIECתקנים, אשר קובעים את דרישות הבטיחות והביצועים של נתיכים המשמשים במערכות חשמל, כולל יישומי PV.

1.IEC 60269-1:תקן זה מתאר את הכללים הכלליים לנתיכים, כולל ביצועים, בנייה ובדיקה. זה חיוני להבטיח את הבטיחות והפונקציונליות של נתיכים ביישומים שונים, כולל מערכות פוטו -וולטאיות.

○למידע נוסף על IEC 60269-1

2.IEC 60269-2:מציין דרישות לנתיכים במתח נמוך לשימוש במתקנים וציוד חשמליים, הכוללים מערכות פוטו-וולטאיות. הוא מתמקד בהגנה מפני מעגלים קצרים ועומסי יתר.

○למידע נוסף על IEC 60269-2

3.IEC 60947-3:מגדיר את הדרישות לניתוק, דיסקים מתגים ונתיכים המשמשים במעגלים חשמליים. זה חיוני להבטיח פעולה אמינה במערכות PV, במיוחד למטרות הגנה ובידוד.

○למידע נוסף על IEC 60947-3

4.IEC 61730:מספק הנחיות לתכנון ובדיקה של מודולים פוטו -וולטאיים, כולל מנגנוני ההגנה הנדרשים, כגון נתיכים, כדי להבטיח את הבטיחות והאריכות החיים של מערכות PV.

○למידע נוסף על IEC 61730

VI. מַסְקָנָה

החומרים המשמשים בנתיכים פוטו -וולטאיים - בין אם הם מכסף, נחושת או סגסוגות - משפיעים היטב על ביצועיהם החשמליים והתרמיים, מה שהופך את זה חיוני לבחור את הנתיך המתאים לכל יישום ספציפי. חומרי בידוד קרמיקה, סיבי זכוכית וחומרי בידוד מפלסטיק מציעים כל אחד יתרונות מובהקים לסביבות תפעוליות שונות.

על ידי הבנת מאפייני הביצועים של כל חומר והקפדה על הוקמהIECסטנדרטים, מעצבי מערכות ומפעילים יכולים להבטיח כי המערכות הפוטו-וולטאיות שלהם מוגנות היטב ופועלות ביעילות. למי שמחפש פתרונות נתיכים אמינים,Zhejiang Galaxy Fuse Co., Ltd.מציע מוצרים מהשורה הראשונה כמוYrs94fa, yrs93f, וYrs92f נתיכים במהירות גבוהה, כל אחד מהם נועד לעמוד בדרישות המחמירות של מערכות פוטו -וולטאיות מודרניות.
